I arcarecci a C sono componenti strutturali chiave negli edifici in acciaio e PEB, utilizzati per supportare tetti e pareti. Molti costruttori chiedono come unire e installare i arcarecci a C in modo sicuro ed efficiente. Questa guida fornisce una risposta chiara e pratica, spiegando la preparazione all'installazione, l'allineamento, i dettagli di collegamento, le prestazioni della campata e le opzioni di fornitura diretta in fabbrica di SteelPRO PEB, un produttore certificato di strutture in acciaio.
Prima dell'installazione, illustreremo i controlli preparatori essenziali per l'allineamento dei fori, la protezione del rivestimento e la deformazione dovuta al trasporto. Successivamente, una guida all'installazione passo passo spiegherà l'orientamento, la spaziatura e il fissaggio dei tetti in metallo, seguita da istruzioni dettagliate su come unire e collegare i arcarecci a C utilizzando i metodi a sovrapposizione, manicotto e staffa. Imparerete anche gli errori più comuni da evitare, garantendo giunzioni resistenti e prive di corrosione.
Infine, l'articolo include una tabella delle campate e della capacità di carico dei travetti a C, riferimenti di prezzo per le dimensioni da 100 mm a 300 mm e informazioni sulla fornitura diretta in fabbrica e sul supporto del produttore. Che siate appaltatori, progettisti o acquirenti di progetti, questa guida completa vi aiuterà a ottenere un'installazione precisa e connessioni affidabili, supportate dall'esperienza SteelPRO PEB.
Guida alla preparazione e all'allineamento dell'installazione del travetto C
Prima di installare i arcarecci a C, un'adeguata preparazione garantisce un allineamento preciso, la protezione del rivestimento e l'affidabilità strutturale a lungo termine. Questa sezione spiega come controllare l'allineamento dei fori, verificare la compatibilità del rivestimento e ispezionare le deformazioni dovute al trasporto prima di iniziare l'installazione: tre passaggi essenziali per evitare costosi problemi di disallineamento o corrosione.
1. Tolleranza di allineamento dei fori
- Anche un Disallineamento di 2 mm nei fori preforati può ritardare il progetto.
- Se usi connettori non corrispondenti, i fori potrebbero non allinearsi e richiedere una rilavorazione completa.
- Usa sempre travetti a C punzonati in fabbrica per una vestibilità perfetta.
- Se si acquistano parti separatamente, controllare la spaziatura dei fori con un righello in acciaio calibrato prima dell'installazione.
2. Compatibilità del rivestimento
- Mescolare sigillanti o elementi di fissaggio sbagliati può danneggiare il rivestimento zincato.
- Nelle zone costiere o umide, la corrosione avviene in 6 mesi se i rivestimenti non corrispondono.
- Utilizzo sigillanti a polimerizzazione neutra e solo elementi di fissaggio adatti allo zinco.
- Uno spessimetro di rivestimento assicura che i travetti abbiano protezione sufficiente.
3. Deformazione indotta dal trasporto
- L'acciaio formato a freddo può piegarsi leggermente durante il trasporto.
- Le piccole curve (fino a 3°) solitamente si riprendono durante l'installazione.
- Lasciare i travetti riposare per 24 ore dopo lo scarico.
- Se ancora piegato, utilizzare serraggio controllato—non forzare mai il posizionamento.
- Forzare i travetti piegati in posizione causerà un rimbalzo e un successivo disallineamento.
Utilizzo Travetti a C SteelPRO PEB prodotti direttamente in fabbrica con fori preforati, rivestimenti certificati e consegna protetta per evitare tutti questi rischi.
Guida passo passo all'installazione dei travetti a C per tetti in metallo
Per installare i travetti a C per tetti metallici in modo sicuro e preciso, seguite questi pratici passaggi: verificate gli strumenti e i materiali, fissate i travetti ai telai, allineate l'orientamento e aggiungete rinforzi per la stabilità. Questa guida passo passo illustra tutto il necessario per completare correttamente l'installazione, dall'ispezione dei materiali e dalle tecniche di fissaggio all'orientamento delle campate e alle pratiche di sicurezza che garantiscono una struttura del tetto metallica durevole.
Controllo dei materiali e degli strumenti
Prima dell'installazione, assicurarsi che tutti i travetti e gli utensili soddisfino i requisiti.
- Ispezionare i travetti per piegature, crepe, ruggine o difetti di rivestimento.
- Verificare lo spessore con un calibro (ad esempio, 1,5 mm o 2,0 mm).
- Controllare l'allineamento dei fori con il progetto. A 1 mm di disallineamento per articolazione può portare a Disallineamento di 10 cm campata superiore a 10 m.
Lista di controllo degli strumenti:
| Attrezzo | Scopo |
| Cacciavite elettrico | Viti e bulloni sicuri |
| Chiave dinamometrica | Serrare alla coppia corretta (28 Nm) |
| Livello laser | Mantenere l'allineamento preciso |
| Impalcature/Scale | Garantire un accesso sicuro |
Fasi di installazione
- Fissare i travetti ai telai
- Utilizzo Viti Tek per acciaio sottile e bulloni per carichi pesanti.
- Tenere le viti 20 mm dal bordo per evitare strappi.
- Posizionare due elementi di fissaggio per giunto, distanziati di 50 mm.
- Allineare i travetti orizzontalmente
- Installa con apertura rivolta verso l'alto per rivestimento e drenaggio.
- Dopo ogni 3 travetti, controllare l'allineamento con un livella a bolla.
- Se disallineato, allentare le viti, regolare con un martello di gommae stringere nuovamente.
- Aggiungere rinforzi per la stabilità
- Installare cinghie di acciaio ogni 4–6 m come rinforzo temporaneo.
- Non impilare mai i pannelli del tetto su travetti non rinforzati: ciò causa deformazioni.
Span e orientamento
Un orientamento e una spaziatura adeguati prevengono cedimenti strutturali.
Diagramma di campata del travetto C:
| Dimensioni del travetto | Portata massima (m) | Uso consigliato |
| 100 millimetri | 4.0–4.5 | Tetti leggeri, piccoli capannoni |
| 150 millimetri | 5,5–6,0 | Tetti standard per magazzini |
| 200 millimetri | 6,5–7,0 | Strutture per tetti ad alta resistenza |
| 300 millimetri | 8.0+ | Uso industriale o di lunga durata |
- Regola pratica: spaziatura di 1,2 m per tetti leggeri, 1,8 metri in caso di forti nevicate o condizioni di carico.
- Verificare sempre i codici edilizi locali.
Per certificato arcarecci a C prodotti direttamente in fabbrica con punzonatura precisa e prestazioni di campata affidabili, contatto Produttore di SteelPRO PEB per la fornitura all'ingrosso.

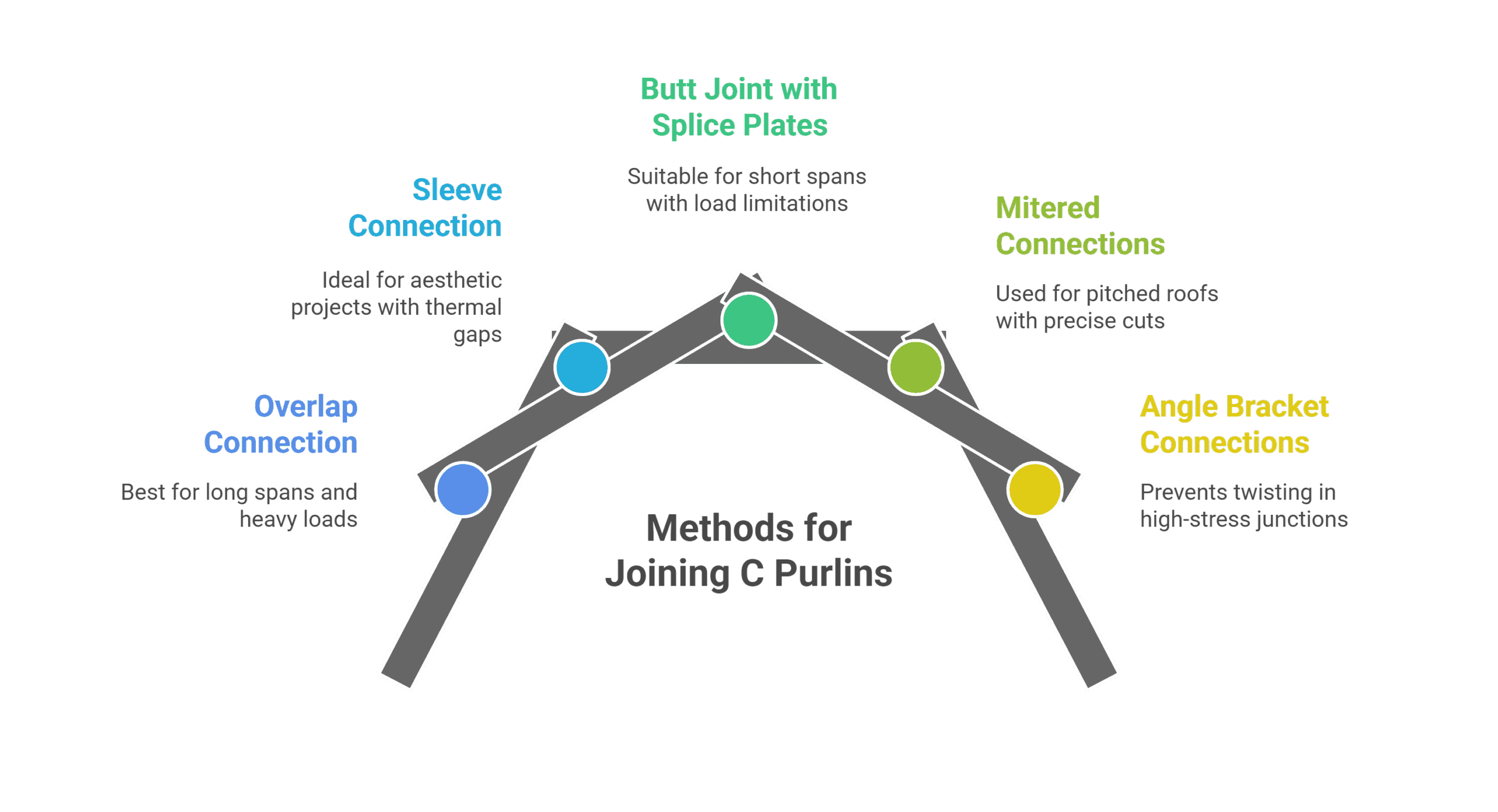

Come unire e collegare i travetti a C: metodi migliori e dettagli sulle staffe
Per unire o collegare in modo sicuro i travetti a C, utilizzare giunti sovrapposti per carichi elevati, manicotti per finiture estetiche o staffe per punti ad alta sollecitazione. Questa sezione illustra ogni metodo di collegamento (giunti sovrapposti, manicotti, giunti a testa svasata, giunti a 45° e giunti a staffa) con passaggi dettagliati, istruzioni per la coppia di serraggio ed esempi pratici, in modo da poter scegliere il metodo di giunzione più adatto alla propria struttura.
Connessione sovrapposta
- Ideale per lunghe campate e carichi pesanti.
- Estendi sovrapposizione a 600 millimetri per zone con forte nevicata o vento.
- Riparare con viti Tek sfalsate (calibro n. 12) a intervalli di 75 mm.
- Coppia: 15–20 Nm.
Esempio: Un magazzino con sovrapposizioni di 500 mm e 8 viti per giunto resiste Carico di neve 80 kg/m² senza deviazione.
Collegamento a manicotto
- Ideale per progetti estetici (ufficio, vendita al dettaglio).
- Lunghezza della manica: 600 mm totali (300 mm per lato).
- Lascia un intercapedine termica di 2 mm tra i arcarecci.
- Riparare con Bulloni M12, 4 per lato.
Vantaggio: Crea giunti senza soluzione di continuità consentendo al contempo l'espansione termica.
Giunto di testa con piastre di giunzione
- Ideale per campate corte (<4m) dove la sovrapposizione non è possibile.
- Utilizzo Piastre di giunzione da 6 mm di spessore, 150 mm oltre ciascuna estremità.
- Praticare dei fori 50 mm dai bordi della piastra.
- Utilizzo Bulloni M12 con dadi di bloccaggio.
Limitazione: Porta 25% meno carico piuttosto che sovrapporsi: evitare in caso di carichi pesanti.
Giunzioni a 45° per tetti inclinati
- Ideale per tetti inclinati (fino a 30°).
- Utilizzo Travetti tagliati in fabbrica CNC per evitare disallineamenti.
- Bullone con 4 bulloni M12; spessori >1 mm con strisce zincate.
Collegamenti con staffe angolari
- Ideale per giunzioni ad alto stress (ad esempio, travi che supportano l'impianto HVAC).
- Utilizzo Staffe in acciaio a forma di L da 5 mm, ogni 1,2 m.
- Coppia: 35 Nm (alla trave), 25 Nm (al arcareccio).
Previene torsioni e flessioni a lungo termine.
| Metodo | Miglior utilizzo | Forza | Limitazione |
| Sovrapposizione | Campate lunghe, carico pesante | Molto forte | Richiede materiale più lungo |
| Manica | Progetti estetici | Medio | Richiede un divario termico |
| Giunto a testa | Campate brevi <4m | Medio-basso | 25% più debole della sovrapposizione |
| Mitrato | Tetti inclinati | Forte se CNC | Errori con il taglio manuale |
| Parentesi | Giunzioni ad alto stress | Rinforzato | Materiale extra necessario |
Staffe di giunzione per travi a C: quando e come utilizzarle
Le staffe di giunzione per arcarecci a C vengono utilizzate quando la sovrapposizione diretta o i giunti a manicotto non sono sufficienti a gestire carichi concentrati o geometrie complesse del tetto. Forniscono una connessione robusta e regolabile che mantiene l'allineamento e il trasferimento del carico tra arcarecci e travi di supporto.
Tipi comuni di staffe di giunzione:
- Staffa a L: Ideale per giunzioni dritte tra arcarecci e travi. Offre un supporto rigido ed è comunemente utilizzato nei tetti di magazzini e officine.
- Staffa tipo Z: Progettato per collegamenti di travetti sfalsati o inclinati, consente una transizione del carico più fluida nei tetti inclinati.
- Staffa regolabile: Presenta fori asolati per la correzione dell'allineamento ed è adatto per regolazioni sul campo in cui sono presenti tolleranze minime.
Linee guida per l'installazione:
- Posizionare la staffa in corrispondenza di ogni giunto del travetto, assicurandosi che entrambi gli elementi siano completamente a contatto.
- Per il fissaggio utilizzare bulloni zincati M10–M12.
- Applicare una coppia di 25–35 Nm per fissare i bulloni: 25 Nm per il fissaggio al travetto, 35 Nm per il collegamento a una trave principale.
- Controllare sempre l'allineamento con una livella laser prima di serrare i bulloni finali.
Le staffe di giunzione realizzate in fabbrica da SteelPRO PEB garantiscono un adattamento preciso, un trasferimento efficiente del carico e una finitura resistente alla corrosione conforme agli standard internazionali (certificazione ISO e CE).
Tipi di connessione meno comuni
- Travetti saldati a C: Giunzioni permanenti ad alta resistenza che richiedono un'esecuzione qualificata. Ideali per carichi pesanti, ma non ideali nelle zone costiere prive di rivestimenti anticorrosione.
- Collegamenti bullonati per flessibilità: Modulari e facili da smontare, spesso utilizzati laddove le strutture necessitano di adattamenti nel tempo.
- Collegamenti a morsetto: Una soluzione di rapida installazione e senza bisogno di fori per strutture temporanee come tendoni per eventi.
- Collegamenti a manicotto ad incastro: Fornisce giunzioni nascoste per travetti architettonici, ma è limitato ai soli carichi assiali.
- Approcci ibridi: Combina diversi tipi di collegamento per applicazioni personalizzate, ad esempio utilizzando sovrapposizioni a metà campata e manicotti alle estremità per una combinazione di resistenza ed estetica.
Qual è il modo migliore per unire i travetti a C per campate lunghe?
I collegamenti sovrapposti con estensione di 600 mm e viti sfalsate garantiscono la massima capacità di carico.
I travetti a C possono essere saldati anziché imbullonati?
La saldatura è possibile, ma non è consigliata nelle zone costiere o umide perché le saldature si corrodono più velocemente. I giunti bullonati o con manicotto sono più sicuri.
Scegliere arcarecci a C prodotti direttamente in fabbrica con sovrapposizioni pretagliate, manicotti o kit di giunzione di SteelPRO PEB per risparmiare tempo e garantire una resistenza certificata.
Errori comuni durante l'installazione o l'unione di travetti a C
Anche i costruttori più esperti possono commettere piccoli errori che causano gravi problemi di allineamento o corrosione. Questa sezione evidenzia gli errori di installazione e giunzione più frequenti, tra cui fori disallineati, coppie di serraggio errate, giunti di dilatazione mancanti e utilizzo improprio delle staffe, basandosi sull'esperienza di SteelPRO PEB in oltre 1.000 progetti in fabbrica, e spiega le soluzioni corrette per ogni problema.
| Errore | Problema | Soluzione |
| Arcarecci disallineati | Provoca problemi di adattamento del rivestimento e giunti deboli | Utilizzare morsetti regolabili e livella laser; i travetti punzonati in fabbrica impediscono la discordanza |
| Viti sotto o sovra coppia di serraggio | Giunti allentati (troppo bassi) o rivestimento danneggiato (troppo alto) | Stringere a 15–20 Nm utilizzando una chiave dinamometrica; contrassegnare le viti con la vernice per il controllo |
| Nessuna fessura di dilatazione termica | I travetti si piegano o si rompono con il cambiamento di temperatura | Partire Spazio di dilatazione di 1,5–2 mm alle maniche; utilizzare bulloni di espansione nelle zone calde |
| Fori dei bulloni disallineati | Aumenta il rischio di strappo sotto carico | Praticare dei fori 50 mm dal bordo della piastra; utilizzo Piastre di giunzione da 6 mm estensibile 150mm |
| Nessuna staffa angolare nelle zone ad alto stress | Torsione o flessione sotto carichi pesanti (ad esempio HVAC) | Installare Staffe in acciaio da 5 mm ogni 1,2 m; coppia 35 Nm (trave), 25 Nm (arcareccio) |
| Taglio obliquo manuale | Crea Disallineamento di 2–3° nei tetti inclinati | Utilizzo Travetti pretagliati CNC; spessore >1mm spazi con strisce zincate |
| Saldatura in zone umide/costiere | I giunti saldati si corrodono più velocemente | Utilizzo giunti imbullonati o manicottati con rivestimenti resistenti alla corrosione |
| Tipo di connessione errato | Giunto debole o rottura del carico | Utilizzare la sovrapposizione per la resistenza, il manicotto per l'aspetto, giunti di testa solo per campate <4 m |
Suggerimenti bonus:
- Anche un Disallineamento di 3 mm può causare seri problemi nel lungo periodo.
- Saltare tutore temporaneo può causare crolli in caso di vento forte.
- I travetti a C prodotti direttamente in fabbrica riducono questi rischi garantendo kit di punzonatura, rivestimento e giunzione corretti.
Evita costose rilavorazioni. Ordina arcarecci certificati SteelPRO PEB C con fori, rivestimenti e connettori preparati in fabbrica per un'installazione più rapida e senza errori.
Dimensioni dei travetti a C, capacità di carico e tabella delle campate con guida ai prezzi di fabbrica
Ecco un rapido riferimento alle dimensioni dei arcarecci a C, alla capacità di campata e alle prestazioni di carico per dimensioni standard da 100 mm a 300 mm, insieme ai prezzi all'ingrosso direttamente dalla fabbrica SteelPRO PEB. Questa sezione include la tabella delle dimensioni dei arcarecci a C, consigli su campata e spessore e una guida ai prezzi di fabbrica per aiutarti a scegliere la specifica giusta per il carico e il budget del tuo progetto.
Tabella delle dimensioni e della campata dei travetti a C
Diverse dimensioni di c arcarecci trasportare carichi diversi. Utilizzare la tabella delle campate qui sotto come guida generale:
| Dimensioni del travetto | Gamma di spessore | Portata massima (m) | Applicazione tipica |
| 100 millimetri | 1,5–2,0 mm | 4.0–4.5 | Tetti leggeri, tettoie, piccole tettoie |
| 150 millimetri | 1,8–2,5 mm | 5,5–6,0 | Tetti standard per magazzini |
| 200 millimetri | 2,0–3,0 mm | 6,5–7,0 | Tetti per carichi medi e pesanti |
| 300 millimetri | 2,5–3,5 mm | 8.0+ | Progetti di lunga durata o industriali |
Verificare sempre la campata in base ai carichi di progetto specifici e alle normative edilizie locali.
Riferimento prezzo all'ingrosso C Purlin
I prezzi variano in base alle dimensioni, allo spessore e al rivestimento. Di seguito è riportato un elenco generale Intervallo di riferimento FOB (per ordini all'ingrosso):
| Dimensioni del travetto | Prezzo approssimativo (USD/tonnellata) | Note |
| 100 millimetri | $620–680 | Materiale leggero e a rapida movimentazione |
| 150 millimetri | $640–700 | Popolare per i magazzini |
| 200 millimetri | $660–720 | Più resistente per tetti pesanti |
| 300 millimetri | $680–750 | Per applicazioni industriali |
Gli ordini all'ingrosso godono di prezzi più bassi. La fornitura diretta dalla fabbrica garantisce qualità stabile e rivestimento certificato (Z275 o superiore).
Esempio: prestazioni della campata del travetto a C da 200 mm
Un punzone di fabbrica da 200 mm C Purlin da SteelPRO PEB può estendersi in sicurezza fino a 7 metri quando prodotto con un Spessore 2,0 mm e installato presso Distanza di 1,5 metri in condizioni di carico standard del tetto.
Questa configurazione è ideale per tetti per carichi medi e pesanti come magazzini, officine e centri di distribuzione. Tutti i travetti a C da 200 mm forniti da SteelPRO PEB Sono Certificazione ISO e CE, garantendo una punzonatura precisa, uno spessore del rivestimento costante e affidabilità strutturale su lunghe campate.
Per prestazioni ottimali, consultare gli ingegneri SteelPRO PEB per confermare i requisiti di campata e carico in base ai codici edilizi locali e alle condizioni ambientali.
Fornitura diretta dalla fabbrica e supporto del produttore da SteelPRO PEB
I vantaggi della nostra fabbrica
Grazie a 24 linee di produzione e processi certificati ISO, SteelPRO PEB fornisce servizi completi di progettazione, fabbricazione, installazione e garanzia per travi a C e strutture PEB complete.
- Capacità produttiva annuale: 120.000 tonnellate di componenti in acciaio, esportate in oltre 20 paesi.
- Fornitura all'ingrosso diretta dalla fabbrica: Costi inferiori, qualità costante
- Produzione certificata: Taglio laser con tolleranza ±1mm, rivestimento zincato Z275+
- Kit personalizzati: Fori preforati, componenti etichettati, pacchetti pronti per l'installazione
- Supporto in loco: Consulenza tecnica e di installazione
Risultati comprovati del progetto
- Magazzino di 60 m: Staffe terminali a doppio fissaggio, sollevamento nullo dopo 3 tifoni
- località costiere: Travetti ibridi in acciaio inox (AZ150), 5+ anni senza corrosione
- fabbrica industriale: Giunti rinforzati con staffe angolari, prevengono la flessione a lungo termine
Perché collaborare con SteelPRO PEB
- Affidabile Produttore e produttore di strutture PEB
- Supporto end-to-end: Dal calcolo del carico all'assemblaggio finale
- Fornitura all'ingrosso con certificazione internazionale
- Consulenza tecnica a vita
Ottieni supporto diretto dalla fabbrica
Contatto SteelPRO PEB, il tuo produttore e fornitore certificato di strutture in acciaio.
Ottieni un preventivo personalizzato, calcolo della campata o disegno di progettazione della connessione oggi a [peb@steelprogroup.com].
